Productbeschrijving:

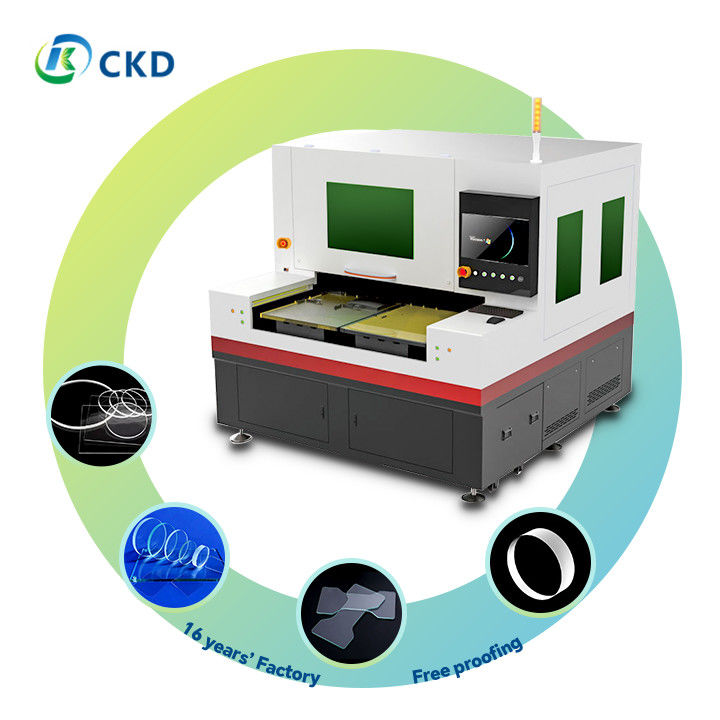

Geavanceerde lasersnijmachine: nauwkeurigheid en veelzijdigheid
Belangrijkste kenmerken:
- Hoogvermogende laserbron:Uitgerust met een geavanceerde, hoogfrequente gepulseerde laser voor superieure snijprestaties.
- Versatile materiaalbehandeling:In staat om een breed scala aan materialen te verwerken, met inbegrip van metalen en niet-metalen.
- Multifunktioneel snijvermogen
- Ondersteunt continu scheren van vellen
- Precisie-single-point snijden
- Efficiënt stripsnijden
- Geavanceerde X/Y-asbesturing:Gebruikt hoogprecieze gelijkstroom servomotoren en ultrafijne 0,1 μm optische encoders voor een ongeëvenaarde nauwkeurigheid.
- Intelligente bewegingscontrole:Automatische scherpstel functionaliteit en dynamische piercing controle.
- Hoogresolutieafbeelding:Incorporeert een premium CCD-camerasysteem voor real-time visuele monitoring, patroonherkenning en markeringspuntdetectie.
- Robuuste voeding:Uitgerust met een Duitse, hoogstabiele voedingsbron.
- Een indrukwekkend snijbereik:In staat tot verwerking van materialen tot 19 mm dik, voor een breed scala aan industriële toepassingen.
- "Technische apparatuur": apparatuur voor de vervaardiging van elektrische apparatuur.
- Motorbasis en optisch platform van natuurlijk graniet
- Ontworpen voor een superieure stabiliteit en trillingsweerstand
- Zorg voor een behoud van nauwkeurigheid in de loop van de tijd
Bijkomende voordelen:
- Ideaal voor industriële toepassingen met hoge precisie
- Gebruikersvriendelijke interface voor een gemakkelijke bediening
- Verminderd materiaalverspilling door nauwkeurig snijden
- Geschikt voor zowel kleine als grote producties
- Lage onderhoudsvereisten, die de betrouwbaarheid op lange termijn waarborgen
Kenmerken:
Geavanceerd lasersnijstelsel: kenmerken, voordelen en toepassingen
Belangrijkste kenmerken
- Precisie snijden
- Onregelmatige vorm snelsnijden
- Contoorknippen
- Boren van kleine gaten
- Handsnijverheid
- Superieure verwerking
- Hoogwaardige afwerking van randen
- Geen aftakelende effecten
- Minimaal materiaalverlies
- Snijden zonder boor
- Milieuvriendelijke exploitatie
- Geen vervuiling
- Geen poederresidu
- Geen afvalwaterproductie
Voordelen
- Hoge-snelheid verwerking
- Snel snijden van complexe vormen en patronen
- Hoogwaardige snijkwaliteit
- Schone randen zonder aftakeling
- Minimaal tot geen bultjes
- Extreme kleine scheuren, indien aanwezig
- Kosteneffectief
- Hoge opbrengst
- Een laag verbruiksverbruik
- Energie-efficiënte werking
- Milieuvriendelijk
- Schoon proces zonder schadelijke bijproducten
Compatibele materialen
- Gespecialiseerd glas
- Ultradoorzichtig glas
- Plain wit glas
- Glas met een hoog borosilicaatgehalte
- met een breedte van niet meer dan 50 mm
- Elektronische onderdelen
- glasbekleding voor telefoons
- Auto-glas
- met een breedte van niet meer dan 50 mm
- LCD-schermen
- Optische materialen
- K9-glas
- Andere optische filters
- Spiegelsnijden
- Waardevolle materialen
- Verwerking van saffieren voor horlogeschermen en elektronische onderdelen
Toepasselijke sectoren
- Vervaardiging van glas
- optisch glas
- met een breedte van niet meer dan 50 mm
- Ultradun glas
- Laboratoriumglaswerk
- Medische glasapparatuur
- Elektronica
- scherm en hoes voor mobiele telefoons
- Tabletschermen
- Laptopschermen
- Optisch/ITO/geel/paars halfgeleiderglas
- Vervaardiging van auto's
- Vervaardiging waarbij de waarde van alle gebruikte materialen niet meer bedraagt dan 50% van de waarde van alle gebruikte materialen
- Dashboard-weergaven
- Instrumentenpanelen
- Onroerend goed en bouw
- Architektonisch glas
- Vervaardiging uit glas
- Vervaardiging uit glas
- Huishoudelijke apparaten
- Glaspanelen voor ovens en koelkasten
- Verlichtingsglascomponenten
- Communicatiemiddelen
- Scherm van mobiele apparaten
- Zaffirijn hoesjes voor horloges
- Camera- en CCTV-lenzen
- Nieuwe energiesector
- glas van zonnepanelen
- Gespecialiseerd glas voor energiezuinige ramen
- Luchtvaart en defensie
- Optische componenten van hoge precisie
- Gespecialiseerd glas voor cockpitdisplays
- Medisch en wetenschappelijk onderzoek
- glas voor laboratoriumapparatuur
- optische lenzen voor medische hulpmiddelen
- Micro-fluïde chips
Dit geavanceerde lasersnijstelsel biedt een veelzijdige oplossing voor een breed scala aan industrieën, waarbij verschillende glas- en optische materialen met hoge precisie, efficiëntie en milieuvriendelijkheid worden verwerkt.Het vermogen om complexe vormen en delicate materialen te verwerken, maakt het een ideale keuze voor zowel grootschalige productie als gespecialiseerde productie., van hoge waarde.
Technische parameters:
Technische parameters: geavanceerde lasersnijsystemen
| Parameter |
Dual-platform ultrakorte puls laser snijmachine |
Lasersnijmachine met twee platformen |
Machines voor het snijden met behulp van picosecondelasers |
| Modelnummer |
HT-1PG-6070GD/6090GD |
HT-1PG-4050D/6070D/6090D |
HT-1PG-4050/6070/6090 |
Laser specificaties
- Lasertype:Ultrakorte pulsvezellaser (specifiek type varieert per model)
- Gemiddeld vermogen:50W (opties voor 10W, 20W, 30W, 60W, 80W beschikbaar)
- Golflengte:1064 nm, met tweede harmonische bij 532 nm
- Pulsbreedte:< 10ps (picoseconden)
- Herhalingspercentage:1 Hz - 1000 kHz (instelbaar)
- Lichtkwaliteit:M2 < 1,2 (straal met bijna diffractiebeperking)
Snijprestaties
- Positioneel nauwkeurig:± 2 μm over het gehele werkgebied
- Herhaalbaarheid:±1,5 μm, met een hoek nauwkeurigheid van ±16 boogseconden
- Maximale snijtijd:tot 1000 mm/s
- Snijdikte:
- Ultradun glas: ≤ 1 mm
- Standaardglas: ≤ 19 mm ( varieert naargelang de materiële eigenschappen en de snijvereisten)
- Minimale lijnbreedte:≤ 30 μm (afhankelijk van het materiaal)
- Minimale diameter van het gat:≤ 20 μm
Afmetingen van het werkgebied
- Dual-platform modellen:600x700 mm, 600x900 mm of 400x500 mm per platform
- Eenplatformmodel:400x500mm, 600x700mm of 600x900mm
Energie en elektriciteit
- Energieverbruik:150W (250W/350W standby)
- Inlaatspanning:AC220V ± 10%
- Frequentie:50-60 Hz
Fysieke specificaties
- Afmetingen van de machine:
- Lange: 1600 mm - 2550 mm (afhankelijk van het model)
- Breedte: 1700 mm - 2080 mm
- Hoogte: 1960 mm
- Gewicht:3500 kg - 5000 kg (afhankelijk van het model)
Aanvullende kenmerken
- Koelsysteem:Ingebouwde waterkoeling voor thermische stabiliteit
- Controlesysteem:Geavanceerde CNC met hogesnelheidsverwerkingsvermogen
- Software:Inbegrepen eigen snijoptimalisatie software
- Veiligheidsvoorzieningen:Class 1 behuizing voor laserveiligheid, noodstopknoppen
Milieueisen
- Werktemperatuur:18-28°C (64-82°F)
- Vochtigheid:40-70% niet-condenserend
- Stroomstabiliteit:±5% maximale schommeling
Facultatieve upgrades
- Verbeterd gezichtssysteem voor automatische uitlijning
- Geautomatiseerd laad-/ontladingssysteem
- Ontwerpen van armaturen op maat voor specifieke toepassingen
- Verlengde garantie en servicepakketten beschikbaar
Opmerking:De specificaties kunnen enigszins variëren op basis van specifieke configuraties en continue productverbeteringen.Raadpleeg ons technische team voor de meest actuele informatie en aanpassingsmogelijkheden.
Toepassingen:
Toepassingsgebied: veelzijdige lasersnijoplossingen
Onze geavanceerde lasersnijmachine is ontwikkeld om te voldoen aan een breed scala aan industriële behoeften, met precisie en efficiëntie voor verschillende materialen en toepassingen:
1Vervaardiging van instrumentenpanelen
- Ideaal voor de productie van hoogprecise instrumentenpanelen, dashboards en besturingsinterfaces
- Met uitzonderlijke nauwkeurigheid met dunne tot middelgrote materialen kunnen worden behandeld
2Speciaal glasverwerking
- Ultradun glas:Precies snijden van delicate glasplaten voor elektronische apparaten
- Wit glas:Schone en nauwkeurige verwerking voor decoratieve en architecturale toepassingen
- Glas met hoog borosilicaat:Speciaal snijwerk voor laboratoriumapparatuur en warmtebestendige produkten
- Kwartsglas:Preciessnijden voor optische componenten en voor de behoeften van de halfgeleiderindustrie
3Vervaardiging van elektronische onderdelen
- voor het snijden van PCB-platen, flexibele schakelingen en andere elektronische substraten
- Zorg voor schone randen en minimale thermische impact op gevoelige elektronische materialen
4Verwerking van edelstenen en edelstenen
- Sapfiersnijden:Gebruikt voor horlogekoppen, smartphonecameralens en high-end displays
- Precieze edelstenenvorming:Beheer van ingewikkelde ontwerpen in edelstenen en halfedelstenen
- Productie van LED-componenten:Snijden van saffieren wafers voor de productie van LED's
5. Vervaardiging van LCD-panelen
- In staat om verschillende LCD-componenten te verwerken, met inbegrip van:
- geleidende folies van ITO (indiumtin-oxide)
- RGB-kleurfilters
- Polarisatiefilms
- Zorgt voor nauwkeurig snijden zonder kwetsbare displaymaterialen te vernietigen
6Speciale optische filmverwerking
- nauwkeurig snijden van K9-optisch glas voor hoogwaardige lenzen en prisma's
- Precisievorming van optische folies voor verschillende industriële en wetenschappelijke toepassingen
Extra mogelijkheden:
- Micro-snijden van kleine, ingewikkelde onderdelen voor de medische en ruimtevaartindustrie
- Snijwerk op maat voor unieke productontwerpen en prototypes
- Verwerking van meerlagig materiaal voor samengestelde producten
De veelzijdigheid van ons laser snij systeem maakt het een onmisbaar hulpmiddel in vele industrieën, van consumenten elektronica tot geavanceerd wetenschappelijk onderzoek,het garanderen van kwalitatief hoogwaardige resultaten en efficiënte productieprocessen.
